A modern ipari automatizálás, robotika és precíziós tervezés területén a hattengelyes erőérzékelő kulcsfontosságú alkatrészként jelent meg. A hattengelyes erőérzékelők beszállítójaként első kézből láttam tanúja az érzékelők iránti növekvő keresletnek és annak, hogy mennyire fontos megérteni a megfelelőségüket. Ebben a blogban kitérek arra, hogy mi a hattengelyes erőérzékelő megfelelősége, miért számít, és hogyan hat a különböző alkalmazásokra.
A hattengelyes erőérzékelők megértése

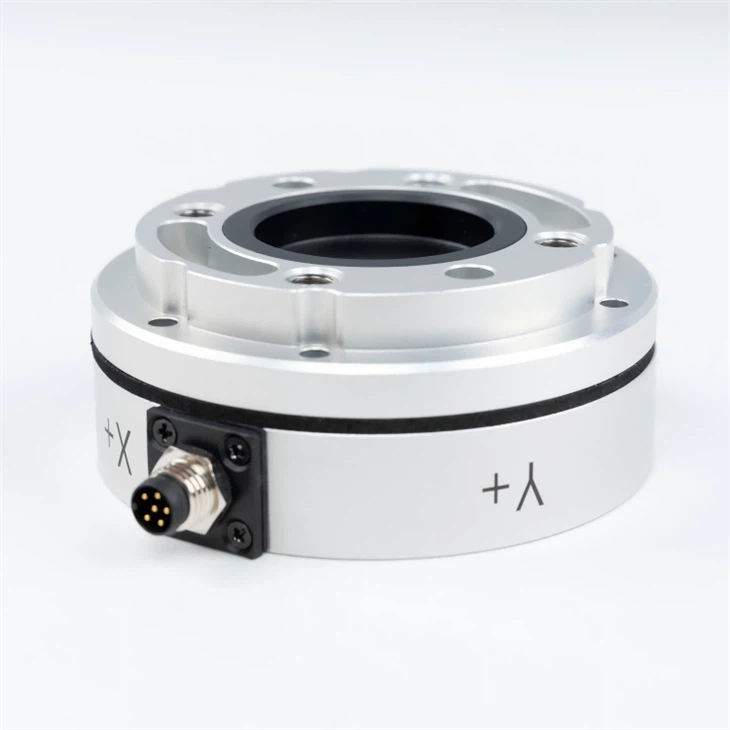

Mielőtt belemerülnénk a megfelelésbe, röviden foglaljuk össze, mi is az a hattengelyes erőérzékelő. AHat tengelyes erőérzékelőegy olyan eszköz, amely hat szabadsági fokban tud erőket és nyomatékokat mérni: három transzlációs erőt (Fx, Fy, Fz) az x, y és z tengely mentén, valamint három forgási nyomatékot (Mx, My, Mz) ezen tengelyek körül. Ezeket az érzékelőket úgy tervezték, hogy pontos és valós idejű adatokat biztosítsanak az objektumra ható erőkről és nyomatékokról, ami sok nagy pontosságú alkalmazásban felbecsülhetetlen.
Mi a megfelelőség?
A megfelelőség a hattengelyes erőérzékelővel összefüggésben az érzékelő azon képességére utal, hogy erő vagy nyomaték hatására deformálódik vagy elhajlik. Ez lényegében az érzékelő rugalmasságának mértéke. Képzeld el, hogy mennyit "ad" az érzékelő erő alkalmazásakor. A megfelelőséget általában az erőegységenkénti elmozdulás egységében (pl. milliméter per Newton) fejezik ki a transzlációs megfelelés és az egységnyi nyomaték szögeltolódásában (pl. fok per Newton-méter) a forgási megfelelőség érdekében.
A megfelelőségnek két fő típusa van, amelyeket fontos figyelembe venni:
- Fordítási megfelelőség: Ez az érzékelő azon képességével kapcsolatos, hogy lineárisan mozogjon a három tengely mentén (x, y, z), amikor erőt fejtenek ki. Például, ha erőt fejtünk ki az x tengely mentén, a transzlációs megfelelőség határozza meg, hogy az érzékelő mennyit fog elmozdulni az x irányba.
- Rotációs megfelelőség: A forgási megfelelőség az érzékelő azon képességével foglalkozik, hogy a három tengely körül forogjon nyomaték alkalmazásakor. Ha nyomatékot alkalmazunk a z tengely körül, a forgási megfelelőség határozza meg, hogy az érzékelő mennyit fog forogni a tengely körül.
Miért számít a megfelelőség?
A megfelelőség több szempontból is létfontosságú szerepet játszik a hattengelyes erőérzékelő teljesítményében és működésében:
1. Biztonság
Azokban az alkalmazásokban, ahol az érzékelőt olyan robotrendszerben használják, amely kölcsönhatásba lép emberekkel vagy kényes tárgyakkal, a megfelelőség biztonsági mechanizmusként működhet. A megfelelő előírásoknak megfelelő érzékelő képes elnyelni a hirtelen ütéseket vagy túlzott erőket, csökkentve a robot, az általa kezelt tárgy vagy az emberi kezelő sérülésének kockázatát. Például egy kollaboratív robot (cobot) alkalmazásban, ha a robot véletlenül összeütközik egy emberrel, a megfelelő érzékelő enyhén deformálódhat, elnyeli az ütközés energiájának egy részét, és megakadályozza a súlyos sérüléseket.
2. Precíziós mérés
A megfelelőség az erő- és nyomatékmérés pontosságát is befolyásolhatja. Előfordulhat, hogy a túl kevés megfeleléssel rendelkező érzékelő túlságosan merev, ami nagy ütési erők hatására eltörhet vagy hibásan működik. Másrészt a túlságosan megfelelő érzékelő a túlzott elmozdulás miatt hibákat okozhat a mérésben. Ezért a megfelelőség megfelelő egyensúlyának megtalálása kulcsfontosságú a pontos és megbízható mérési adatok megszerzéséhez.
3. Alkalmazkodóképesség
Azokban az alkalmazásokban, ahol az érzékelőnek különböző környezetekhez vagy feladatokhoz kell alkalmazkodnia, a megfelelőség biztosíthatja a szükséges rugalmasságot. Például egy robot-összeszerelő soron, ahol a robotnak különböző formájú és méretű alkatrészeket kell kezelnie, egy megfelelő érzékelő képes alkalmazkodni az összeszerelési folyamat során fellépő változó erőkhöz és nyomatékokhoz, biztosítva a zökkenőmentes és hatékony működést.
A megfelelőséget befolyásoló tényezők
Számos tényező befolyásolhatja a hattengelyes erőérzékelő megfelelőségét:
1. Érzékelő tervezése
Az érzékelő fizikai kialakítása, beleértve az alakját, méretét és a felhasznált anyagokat, jelentős hatással van a megfelelőségére. Például egy rugalmasabb szerkezetű vagy puhább anyagból készült érzékelő általában jobban megfelel egy merevebb kialakítású érzékelőhöz képest.
2. Gyártási folyamat
A gyártási folyamat is befolyásolhatja a megfelelőséget. A gyártási folyamat eltérései, mint például a megmunkálási tűrések vagy a felhasznált anyagok minősége közötti eltérések az egyes érzékelők megfelelőségének eltéréséhez vezethetnek. Ezért a szigorú minőség-ellenőrzési intézkedések elengedhetetlenek az összes érzékelő következetes megfelelésének biztosításához.
3. Betöltési feltételek
Az érzékelőre kifejtett erők és nyomatékok típusa és nagysága is befolyásolhatja annak megfelelőségét. A különböző terhelési feltételek, például a statikus vagy dinamikus terhelések miatt az érzékelő eltérően viselkedik a megfelelőség szempontjából. Például egy érzékelő eltérő megfelelőségi jellemzőket mutathat állandó statikus terhelés mellett, mint egy gyorsan változó dinamikus terhelésnél.
Megfelelőség mérése
A hattengelyes erőérzékelő megfelelőségének mérése összetett folyamat, amely jellemzően speciális berendezéseket és technikákat foglal magában. Az egyik elterjedt módszer egy olyan kalibráló berendezés használata, amely ismert erőket és nyomatékokat tud kifejteni az érzékelőre, és mérni tudja az ebből eredő elmozdulásokat. A mért elmozdulásokat ezután a megfelelőségi értékek kiszámításához használják fel.
Egy másik megközelítés a végeselem-elemző (FEA) szoftver használata. A FEA képes szimulálni az érzékelő viselkedését különböző terhelési feltételek mellett, és megjósolni megfelelőségi jellemzőit. Ez a módszer különösen hasznos az érzékelő tervezési szakaszában, mivel lehetővé teszi a mérnökök számára, hogy optimalizálják a tervezést a kívánt megfelelőség érdekében.
Alkalmazások és megfelelőségi követelmények
A különböző alkalmazások eltérő megfelelőségi követelményeket támasztanak a hattengelyes erőérzékelőkkel szemben.
1. Robotika
A robotalkalmazásokban a megfelelőségi követelmények a robot típusától és feladatától függően változnak. A nagy teherbírású feladatokat ellátó ipari robotok esetében előnyben részesíthető az alacsonyabb megfelelőség a nagy pontosság és stabilitás biztosítása érdekében. Az emberek mellett dolgozó, együttműködő robotok esetében azonban gyakran magasabb megfelelésre van szükség a biztonság érdekében.
2. Orvosi eszközök
Az orvosi alkalmazásokban, mint például a sebészeti robotok vagy a rehabilitációs eszközök, a megfelelés kulcsfontosságú a beteg biztonsága és kényelme szempontjából. A megfelelő kompatibilitású szenzor segítheti a készüléket a páciens mozgásaihoz való alkalmazkodásban és a megfelelő erőkifejtésben az orvosi eljárások során.
3. Repülés
Az űriparban a hattengelyes erőérzékelőket különféle célokra használják, például a repülés során a repülőgép alkatrészeire ható erők és nyomatékok mérésére. Ebben az esetben az érzékelőnek alacsony megfelelőséggel kell rendelkeznie ahhoz, hogy pontos és megbízható adatokat adjon, mivel még a mérési hibák is jelentős következményekkel járhatnak.
A jobb oldali hattengelyes erőérzékelő kiválasztása a megfelelőség alapján
Ha egy adott alkalmazáshoz egy hattengelyes erőérzékelőt választ ki, fontos figyelembe venni a megfelelőségi követelményeket. Íme néhány követendő lépés:
- Az alkalmazás megértése: Világosan határozza meg az alkalmazási követelményeket, beleértve az alkalmazott erők és nyomatékok típusát, a biztonsági követelményeket és a szükséges pontosság szintjét.
- Értékelje a megfelelőséget: Tekintse meg az érzékelő gyártója által megadott megfelelőségi előírásokat. Győződjön meg arról, hogy az érzékelő megfelelőségi értékei az alkalmazás számára elfogadható tartományon belül vannak.
- Vegye figyelembe az egyéb tényezőket: A megfelelőségen kívül vegye figyelembe más tényezőket is, például a pontosságot, a felbontást és a tartósságot. Előfordulhat, hogy a megfelelő megfelelőséggel rendelkező érzékelő nem megfelelő, ha nem felel meg a többi teljesítménykövetelménynek.
A hattengelyes erőérzékelők beszállítójaként megértjük a megfelelőség fontosságát, és különféle megfelelőségi jellemzőkkel rendelkező érzékelők széles választékát kínáljuk ügyfeleink változatos igényeinek kielégítésére. Függetlenül attól, hogy robotprojekten, orvosi eszközön vagy repülőgép-alkalmazáson dolgozik, segítünk kiválasztani a megfelelő érzékelőt az Ön speciális igényeinek.
Ha többet szeretne megtudni hattengelyes erőérzékelőinkről, vagy bármilyen kérdése van a megfelelőséggel kapcsolatban, forduljon hozzánk bizalommal. Mindig készen állunk, hogy segítsünk Önnek megtalálni a legjobb megoldást az alkalmazásához, és várjuk beszerzési igényeinek megbeszélését.
Hivatkozások
- "Erő- és nyomatékérzékelők: alapok, tervek és alkalmazások", John Doe
- "Robotika: Modellezés, tervezés és vezérlés", Bruno Siciliano et al.
- "Végeselem-elemzés mérnökök számára", Richard H. Gallagher
