Hogyan kell vezérelni a Tri - Grippert?
Az ipari automatizálás területén a háromfogók a különféle tárgyak precíz és hatékony kezelésének kulcsfontosságú elemeivé váltak. Három markolat beszállítójaként a saját bőrömön tapasztalhattam meg a sokoldalú szerszámok iránti növekvő keresletet és a megfelelő szabályozási módszerek iránti igényt. Ebben a blogbejegyzésben megosztok néhány betekintést a három megfogó hatékony irányításához.
A Tri - Gripper alapjainak megértése
Mielőtt belemerülnénk a vezérlési módszerekbe, elengedhetetlen, hogy megértsük a háromfogó alapvető felépítését és működését. A háromfogó általában három ujjból áll, amelyek koordinált módon képesek megragadni és tartani a tárgyakat. Ezeket az ujjakat egy áramforrás működteti, amely lehet pneumatikus, elektromos vagy hidraulikus.
A háromfogó fő előnye, hogy kiegyensúlyozott és stabil fogást biztosít a tárgyakon. Ellentétben a kétujjas megfogóval, amely egyenetlen erőt fejt ki a tárgyra, a háromszoros megfogó egyenletesen osztja el a megfogó erőt a tárgy kerülete mentén, csökkentve a sérülés kockázatát. Emiatt a háromfogók ideálisak kényes vagy szabálytalan alakú tárgyak kezelésére.
Ellenőrzési módszerek háromszoros markolatokhoz
Pneumatikus vezérlés
A pneumatikus vezérlés az egyik legelterjedtebb módszer a háromfogók működtetésére. Egy pneumatikus rendszerben sűrített levegőt használnak a megfogó ujjainak működtetésére. Az alapelv az, hogy mágnesszelepet használnak a sűrített levegő áramlásának szabályozására a megfogóba.
Amikor a mágnesszelep feszültség alatt van, a sűrített levegőt a megfogóba irányítják, ami az ujjak zárását okozza. Amikor a szelep feszültségmentes, a levegő kiszabadul, és az ujjak kinyílnak. A megfogó által kifejtett erő a légnyomás szabályozásával állítható. Nyomásszabályozóval állítjuk be a kívánt légnyomást, ami viszont meghatározza a megfogó erőt.
A pneumatikus vezérlés egyik előnye az egyszerűség és a költséghatékonyság. A pneumatikus rendszerek viszonylag könnyen telepíthetők és karbantarthatók, és sokféle alkalmazásra alkalmasak. A pneumatikus megfogóknak azonban lehetnek korlátai a pontosság és a sebesség tekintetében az elektromos vagy hidraulikus megfogókhoz képest.
Elektromos vezérlés
Az elektromos vezérlés számos előnnyel rendelkezik a pneumatikus vezérléssel szemben, különösen a pontosság és a rugalmasság tekintetében. Az elektromos háromszorítós megfogókban elektromos motort használnak a megfogó ujjainak meghajtására. A motor vezérelhető programozható logikai vezérlővel (PLC) vagy mozgásvezérlővel.
A PLC vagy a mozgásvezérlő parancsokat küld a motornak a megfogó ujjainak helyzetének, sebességének és erejének szabályozására. Ez lehetővé teszi a megfogási folyamat precíz vezérlését, így az elektromos tri-markerek alkalmasak olyan alkalmazásokra, amelyek nagy pontosságot igényelnek, mint például a pick-and-place műveletek az elektronikai gyártásban.
Az elektromos vezérlés másik előnye a visszacsatolás képessége. Érzékelők integrálhatók a megfogóba az ujjak helyzetének, erőjének és nyomatékának mérésére. Ez a visszacsatolás felhasználható a megfogási paraméterek valós idejű beállítására, így biztosítva az optimális teljesítményt.
Hidraulikus vezérlés
A hidraulikus vezérlést általában nagy igénybevételű alkalmazásokhoz használják, ahol nagy megfogóerőre van szükség. A hidraulikus háromszoros megfogókban egy hidraulikus szivattyút használnak a megfogó ujjainak működtetéséhez szükséges nyomás létrehozására.
A hidraulikus rendszer egy szivattyúból, szelepekből és hengerekből áll. A szivattyú hidraulikafolyadékkal látja el a hengereket, amelyek viszont mozgatják a megfogó ujjait. A szelepek a hidraulikafolyadék áramlásának és irányának szabályozására szolgálnak.
A hidraulikus megfogók nagyon nagy megfogási erőket képesek biztosítani, így alkalmasak nagy és nehéz tárgyak kezelésére. A hidraulikus rendszerek azonban bonyolultabbak és drágábbak, mint a pneumatikus vagy elektromos rendszerek, és több karbantartást igényelnek.
Programozás és integráció
Miután kiválasztotta a megfelelő vezérlési módot a háromfogóhoz, a következő lépés a programozás és az automatizálási rendszerbe való integrálása.
Ha PLC-t vagy mozgásvezérlőt használ, akkor a megfogó vezérléséhez programot kell írnia. A programnak tartalmaznia kell a megfogó nyitására és zárására, a megfogási erő beállítására és az érzékelőktől érkező visszajelzések kezelésére vonatkozó parancsokat.
Az automatizálási rendszer más komponenseivel, például robotokkal vagy szállítószalagokkal való integráció szintén kulcsfontosságú. A zökkenőmentes és hatékony működés érdekében a háromfogót szinkronizálni kell a robot vagy a szállítószalag mozgásaival.
Például egy pick - and - place alkalmazásban a megfogónak a megfelelő időben kell nyitnia és zárnia, hogy felemelje és elengedje a tárgyat. A robotnak a megfogót a megfelelő pozícióba kell mozgatnia, hogy megragadja a tárgyat, a szállítószalagnak pedig el kell szállítania a tárgyat a kívánt helyre.
Biztonsági szempontok
Három markolat vezérlése során a biztonságnak mindig elsőrendű szempontnak kell lennie. Íme néhány biztonsági szempont, amelyet szem előtt kell tartani:
- Vészleállás: Győződjön meg arról, hogy van egy vészleállító gomb vagy kapcsoló, amely vészhelyzet esetén könnyen elérhető. Ezzel gyorsan leállíthatja a megfogó működését és megelőzheti a baleseteket.
- Erőkorlátozás: Állítsa be a maximális megfogási erőt, hogy elkerülje a kezelt tárgyak sérülését, és magát a megfogót védje. A túlzott megfogás a tárgy eltörését vagy a megfogó hibás működését okozhatja.
- Érzékelő felügyelet: Rendszeresen ellenőrizze a megfogó érzékelőit, hogy megbizonyosodjon arról, hogy megfelelően működnek. A hibás érzékelők helytelen fogást vagy egyéb biztonsági problémákat okozhatnak.
Összehasonlítás más típusú megfogókkal

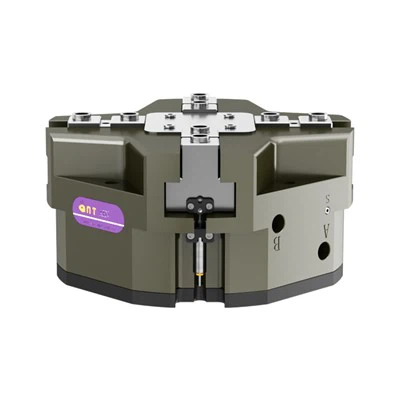

Míg a háromszoros megfogók számos előnnyel rendelkeznek, fontos figyelembe venni más típusú megfogókat is a különböző alkalmazásokhoz. Például a4 - pofa Koncentrikus megfogóprecízebb és koncentrikusabb fogást biztosít, amely olyan alkalmazásokhoz alkalmas, amelyek nagy pontosságot igényelnek az objektum központosításában. AKétujjas lineáris megfogóegy egyszerű és költséghatékony megoldás sík felületű tárgyak kezelésére. És a4 - ujjas koncentrikus megfogókiegyensúlyozottabb és stabilabb fogást biztosíthat nagyobb tárgyakon.
Következtetés
A háromfogó hatékony vezérléséhez alapelveinek, a megfelelő vezérlési módszernek, programozásnak és integrációnak a megfelelő ismerete szükséges. Akár pneumatikus, elektromos vagy hidraulikus vezérlést választ, fontos, hogy a megfogó megfelelően legyen programozva és zökkenőmentesen integrálva legyen az automatizálási rendszerébe. A biztonságnak mindig elsődleges prioritásnak kell lennie, és a rendszeres karbantartás és felügyelet elengedhetetlen az optimális teljesítmény biztosításához.
Ha érdekli egy háromfogó vásárlása, vagy bármilyen kérdése van a vezérléssel kapcsolatban, kérjük, forduljon hozzánk bizalommal további megbeszélés céljából. Azért vagyunk itt, hogy a legjobb megoldásokat kínáljuk ipari automatizálási igényeire.
Hivatkozások
- Robotics and Automation Handbook, szerkesztette Thomas R. Kurfess
- Ipari automatizálás: gyakorlati megközelítés, John R. Vacca
