A hárompofás központosító megfogó kalibrálása kulcsfontosságú folyamat, amely biztosítja annak optimális teljesítményét különféle ipari alkalmazásokban. A hárompofás központosító megfogók vezető szállítójaként megértjük a pontos kalibrálás jelentőségét ezen alapvető szerszámok hatékony működése szempontjából. Ebben a blogbejegyzésben lépésről lépésre végigvezetjük a hárompofás központosító megfogó kalibrálásának folyamatán, értékes betekintést és gyakorlati tippeket adva a precíz és megbízható eredmények eléréséhez.
A hárompofás központosító megfogó megértése
Mielőtt belemerülne a kalibrálási folyamatba, elengedhetetlen, hogy világosan megértse a hárompofás központosító megfogót és annak funkcióit. A hárompofás központosító megfogó egy mechanikus eszköz, amelyet a munkadarabok nagy pontosságú megtartására és kezelésére használnak. Három pofából áll, amelyek egyszerre mozognak a megfogó közepe felé, biztosítva a munkadarab pontos központosítását. Ezt a típusú megfogót gyakran használják megmunkálási, robotikai és automatizálási alkalmazásokban, ahol a munkadarabok pontos pozicionálása és megtartása szükséges.
A kalibrálás fontossága
A kalibrálás egy mérőműszer vagy eszköz pontosságának beállításának és ellenőrzésének folyamata. Hárompofás központosító megfogó esetén a kalibráció biztosítja, hogy a pofák szinkronban mozogjanak, és a megfogó a szükséges erővel és pontossággal tudja tartani a munkadarabot. A pontos kalibrálás több okból is elengedhetetlen:
- Precizitás és pontosság:A kalibrált hárompofás központosító megfogó biztosítja a munkadarab pontos központosítását, csökkentve a hibák kockázatát és javítva a késztermék minőségét.
- Ismételhetőség:A kalibráció biztosítja, hogy a megfogó folyamatosan ugyanazokat az eredményeket tudja reprodukálni, így tömeggyártásra és automatizált folyamatokra is alkalmas.
- Biztonság:A megfelelően kalibrált megfogó csökkenti a munkadarab elcsúszásának vagy károsodásának kockázatát, ezzel biztosítva a kezelő és a berendezés biztonságát.
- Hosszú élet:A rendszeres kalibrálás segít azonosítani és kijavítani a megfogóval kapcsolatos problémákat, meghosszabbítja élettartamát és csökkenti a költséges javítások vagy cserék szükségességét.
Kalibrálási folyamat lépésről lépésre
A hárompofás központosító megfogó kalibrálási folyamata általában a következő lépéseket tartalmazza:
1. lépés: Előkészítés
- Gyűjtsük össze a szükséges eszközöket:Szüksége lesz egy sor precíziós mérőeszközre, például mikrométerre, tolómérőre vagy mérőórára, hogy mérje a pofák mozgását és helyzetét.
- Tisztítsa meg a megfogót:A kalibrálási folyamat megkezdése előtt alaposan tisztítsa meg a megfogót, hogy eltávolítson minden szennyeződést, törmeléket vagy szennyeződést, amely befolyásolhatja a teljesítményét.
- Vizsgálja meg a megfogót:Ellenőrizze a megfogót, hogy nincs-e rajta kopás, sérülés vagy elmozdulás jele. Cserélje ki a kopott vagy sérült alkatrészt, mielőtt folytatná a kalibrálást.
2. lépés: Kezdeti beállítás
- Szerelje fel a megfogót:Szerelje fel a hárompofás központosító megfogót egy stabil felületre vagy rögzítőelemre, ügyelve arra, hogy biztonságosan rögzítse és megfelelően illeszkedjen.
- Csatlakoztassa az áramforrást:Csatlakoztassa a megfogót az áramforráshoz, és ellenőrizze, hogy megfelelően működik.
- A mérőeszközök nullázása:A pontos mérés érdekében nullázza le a mérőeszközöket.
3. lépés: Az állkapocs mozgásának mérése
- Nyissa ki a pofákat:A vezérlőrendszer vagy a kézi működtetés segítségével nyissa ki a megfogó pofáját a maximális helyzetükbe.
- Mérje meg az állkapocsnyílást:Mikrométerrel vagy tolómérővel mérje meg a pofák közötti távolságot a maximális nyílásnál. Jegyezze fel ezt a mérést a maximális állkapocsnyílásként.
- Zárja be az állkapcsokat:Használja a vezérlőrendszert vagy a kézi működtetést, hogy a megfogó pofáját minimális helyzetükbe zárja.
- Mérje meg az állkapocs zárását:Mikrométerrel vagy tolómérővel mérje meg a pofák közötti távolságot minimális záródásukkor. Jegyezze fel ezt a mérést a minimális pofazárásként.
4. lépés: Az állkapocs szinkronizálásának ellenőrzése
- Helyezzen el egy referencia munkadarabot:Helyezzen egy ismert átmérőjű referencia munkadarabot a megfogó közepére.
- Zárja be az állkapcsokat:A vezérlőrendszerrel vagy a kézi működtetéssel zárja le a megfogó pofáját, amíg azok szilárdan meg nem fogják a munkadarabot.
- Ellenőrizze az állkapocs beállítását:Használjon mérőórát a pofák beállításának ellenőrzéséhez. A jelzőnek azt kell mutatnia, hogy a pofák szinkronizáltan mozognak, és hogy a munkadarab pontosan középre van állítva.
- Állítsa be az állkapocs szinkronizálását:Ha a pofák nem szinkronizáltan mozognak, állítsa be a megfogó szinkronizációs mechanizmusát a gyártó utasításai szerint.
5. lépés: A szorítóerő ellenőrzése
- Használjon erőmérőt:Használjon erőmérőt a megfogó fogási erejének mérésére. Az erőmérőt a megfogó pofái és a munkadarab közé kell helyezni.
- Alkalmazza a szorítóerőt:Használja a vezérlőrendszert vagy a kézi működtetést a szükséges megfogási erő kifejtéséhez a munkadarabra.
- Jegyezze fel a szorítóerőt:Jegyezze fel az erőmérővel mért megfogási erőt. Hasonlítsa össze ezt a mérést a gyártó specifikációival, hogy megbizonyosodjon arról, hogy a megfogó az ajánlott tartományon belül működik.
6. lépés: Végső ellenőrzések
- Ismételje meg a méréseket:Ismételje meg az állkapocs mozgásának, szinkronizálásának és megfogási erejének mérését, hogy biztosítsa a kalibrálás pontosságát és következetességét.
- Vizsgálja meg a megfogót:Ellenőrizze újra a megfogót, hogy nincs-e rajta kopás, sérülés vagy helytelen beállítás. A megfogó használata előtt végezze el a szükséges beállításokat vagy javításokat.
- Dokumentálja a kalibrálást:Dokumentálja a kalibrálási folyamatot, beleértve a méréseket, beállításokat és minden egyéb lényeges információt. Ez a dokumentáció hasznos lesz a jövőbeni referencia és karbantartás során.
Tippek a sikeres kalibráláshoz
- Kövesse a gyártó utasításait:Mindig vegye figyelembe a gyártó utasításait és útmutatásait az adott hárompofás központosító megfogóra vonatkozóan, amelyet kalibrál. A különböző megfogók eltérő kalibrációs eljárásokkal és követelményekkel rendelkezhetnek.
- Használjon kiváló minőségű mérőeszközöket:Fektessen be kiváló minőségű mérőeszközökbe a pontos és megbízható mérések érdekében. Az alacsony minőségű szerszámok hibákat okozhatnak, és befolyásolhatják a kalibrálási eredményeket.
- Csak nyugodtan:A kalibrálás precíz és időigényes folyamat. Szánjon időt arra, hogy minden lépést megfelelően hajtson végre, és hogy a mérések pontosak legyenek.
- Rendszeres karbantartás elvégzése:A hárompofás központosító megfogó rendszeres karbantartása, beleértve a tisztítást, a kenést és az ellenőrzést, segít optimális teljesítményének biztosításában és élettartamának meghosszabbításában.
Egyéb megfogó opciók

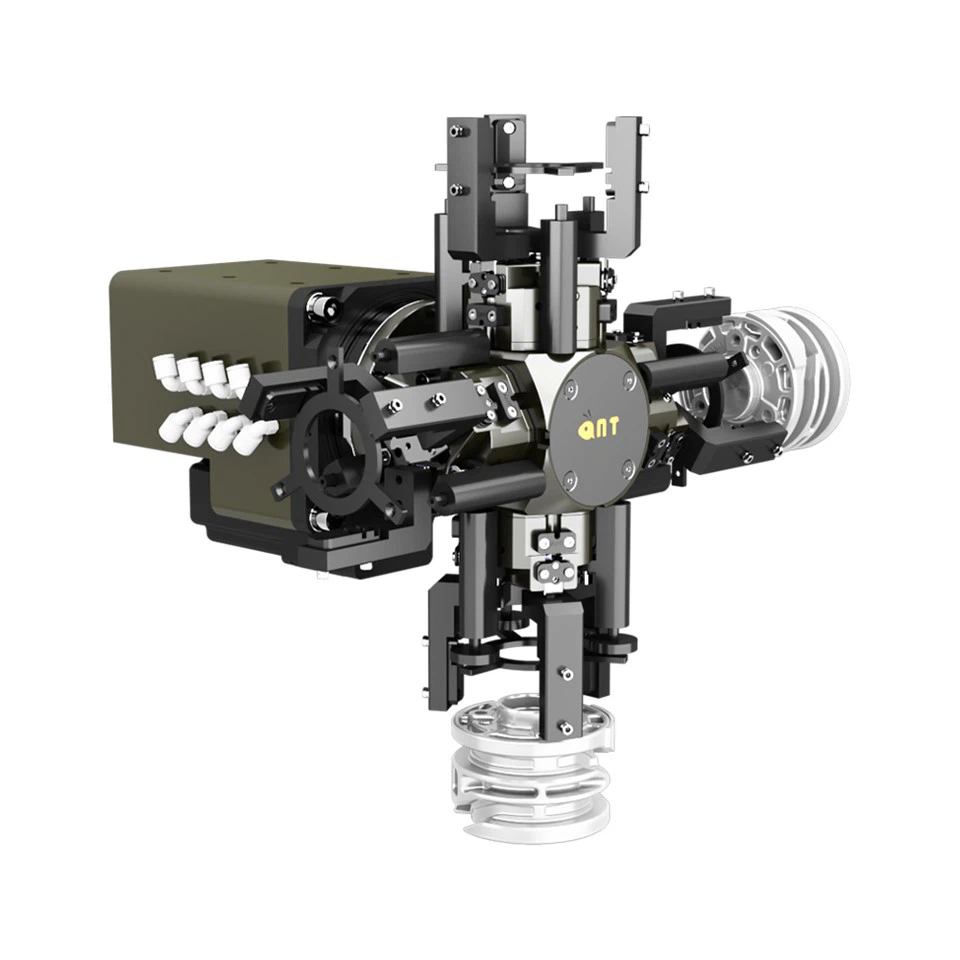

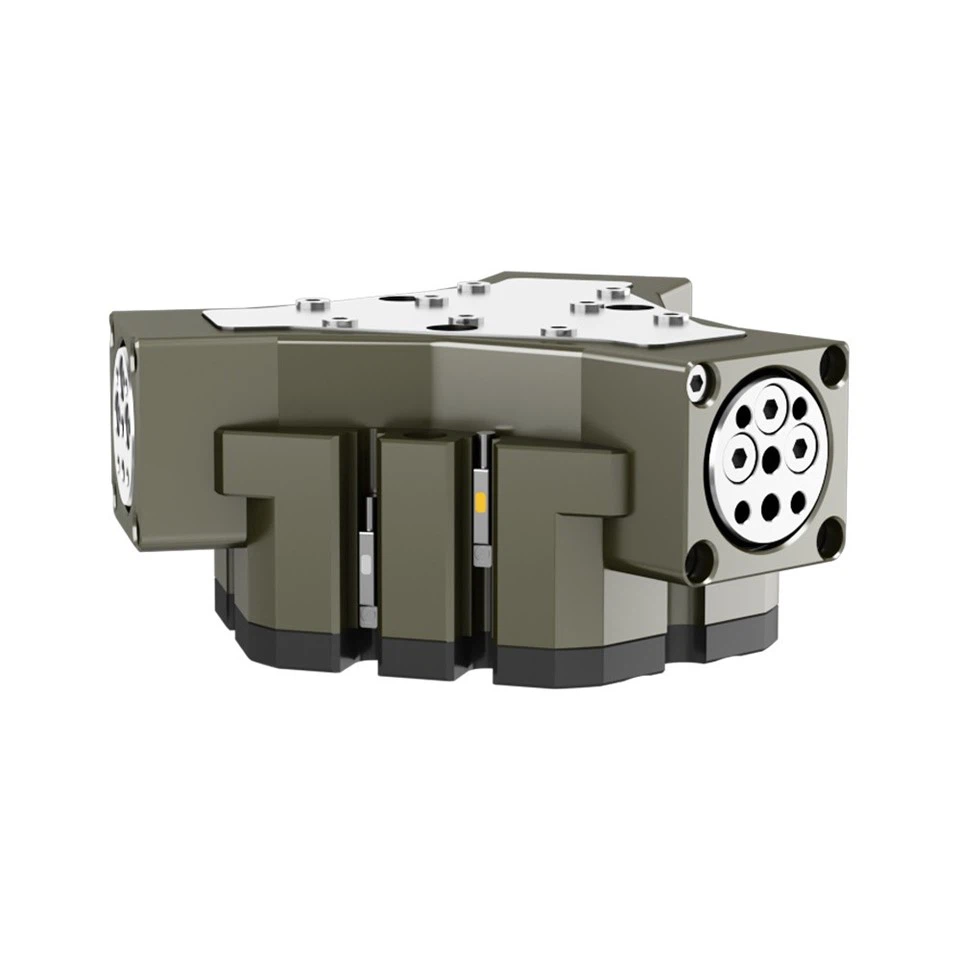

A hárompofás központosító megfogók mellett egyéb megfogók széles választékát is kínáljuk az Ön egyedi igényeinek kielégítésére. A miénk2 ujjú párhuzamos tömítésű megfogóolyan alkalmazásokhoz készült, amelyek párhuzamos megfogást és tömítést igényelnek. A3 ujjú koncentrikus tömítések megfogókoncentrikus megfogási és tömítési képességeket biztosít, így alkalmas kör alakú munkadarabokhoz. És a miénkKét ujjú megfogósokoldalú lehetőség különféle fogási feladatokhoz.
Vegye fel velünk a kapcsolatot vásárlásért és tanácsért
Ha érdekli egy hárompofás központosító megfogó vásárlása, vagy további segítségre van szüksége termékeink kalibrálásával vagy bármely más vonatkozásával kapcsolatban, kérjük, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll arra, hogy megadja az Ön számára szükséges információkat és támogatást, hogy megfelelő választ tudjon hozni az alkalmazásához. Várjuk, hogy együtt dolgozhassunk ipari automatizálási céljainak elérése érdekében.
